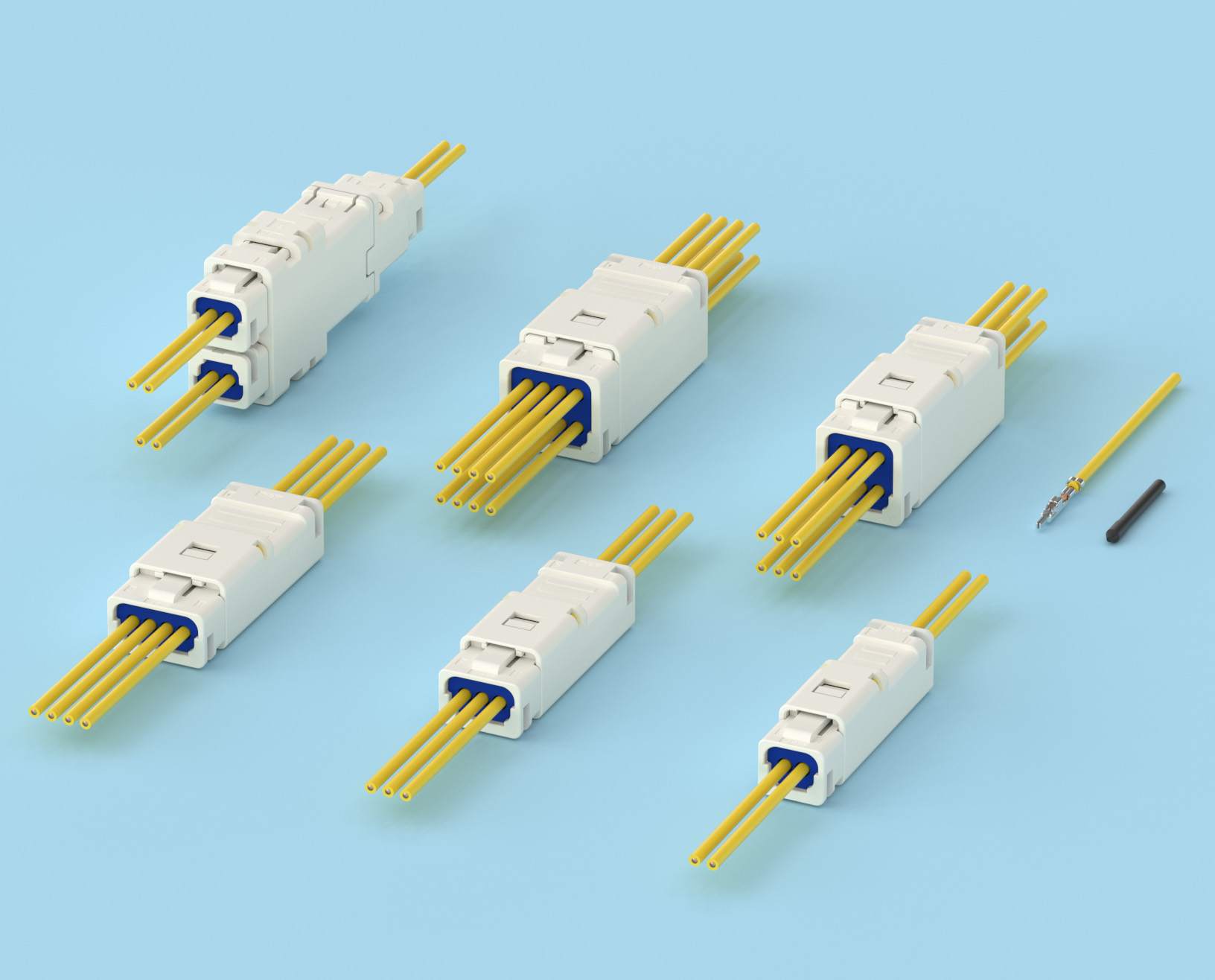

將插頭側連接器(FWSP1A)與分支/中繼型(FWSB01)組合可減少外殼內的電線使用量。
兼容電纜為 AWG#22/24/26/28。
應用程序
- 自動提款機
- FA設備
- 半導體制造設備
- 鐵路
- 發電設備
- 智能電表
聯系人:周先生
0755-25890186手機:18138736042
郵箱:david-sz@voasun.com
QQ:2027783806
地址:深圳市龍崗區布吉街道萬科紅立方大廈1705室
- 陰陽端子的四點接觸確保始終穩定的接觸。
- 相同的插頭和插座壓接端子可共用壓接涂抹器。
- 內置電纜密封件和密封環。
- 具有“咔嗒”聲和堅固的鎖定功能。
- FWSP0A/1A 的外罩有三種顏色可供選擇:自然色(白色)、紅色和黑色。
- 電纜密封件有兩種顏色可供選擇:藍色和橙色,具體取決于電纜涂層的外徑。
- 配有虛擬銷釘,用于插入電纜插入孔。
- 觸點數量:2、3、4、6 和 8
材質?表面處理 | |
---|---|
絕緣體材料 |
玻璃填充 PBT (UL94V-0) [FWSP] 顏色:自然色(白色)、紅色、黑色 [FWSB] 顏色:自然色(白色) |
壓接端子材料 | 銅合金 |
壓接端子精加工 |
[FWSP] 銅上回流鍍錫 [FWSB] 鎳上鎳 |
電纜密封材料 |
硅橡膠 顏色: 藍色, 橙色 |
密封圈材質 | 硅橡膠 |
性能 | |
---|---|
額定電流 | 最大 3 A每個端子 |
防護等級 | IP67級 |
接觸電阻 | [FWSP] ≤ 10mΩ [FWSB] ≤ 20mΩ |
抗電壓 | 1,000 伏交流電 1 分鐘 |
絕緣電阻 | 最小 1,000 MΩ 500V 直流時 |
使用溫度范圍 | -55℃~+105℃ |
插入/拔出耐久性 | 50次 |
兼容電纜 |
AWG#22/24/26/28(0.08 至 0.3 平方) (電纜外皮外徑:φ1.0~φ1.7mm) 分立電纜 |
