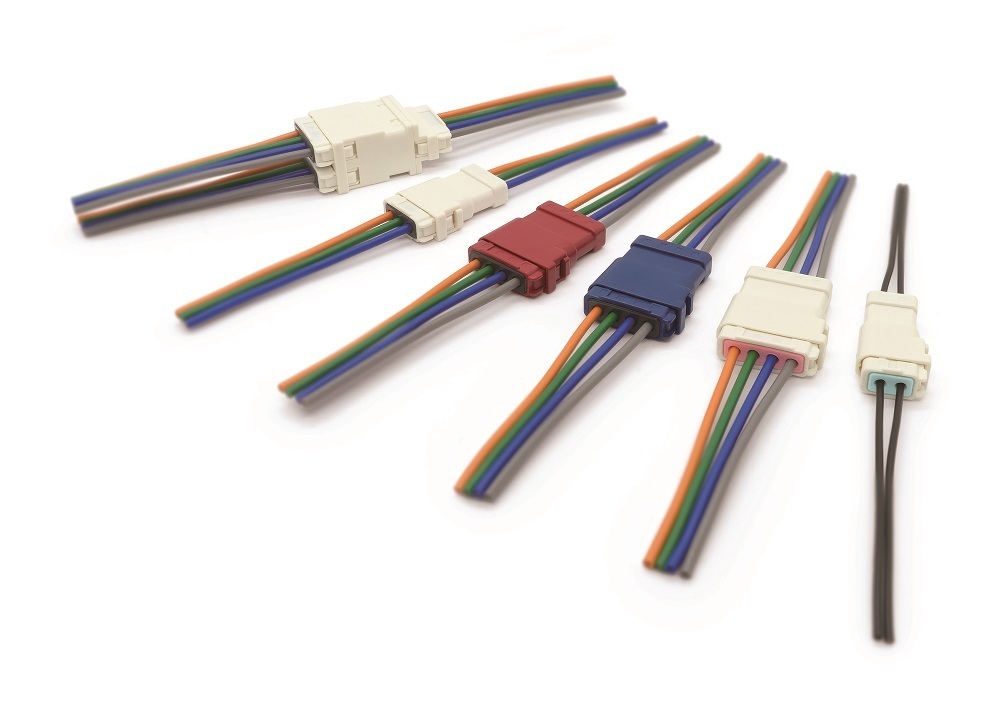

將插頭側連接器(FWP11)與分支/繼電器型(FWB01)配合可減少外殼內部的接線。
兼容電纜為 AWG#16/18/20/22。
應用程序
- 自動提款機
- FA設備
- 半導體制造設備
- 鐵路
- 發電設備
- 智能電表
聯系人:周先生
0755-25890186手機:18138736042
郵箱:david-sz@voasun.com
QQ:2027783806
地址:深圳市龍崗區布吉街道萬科紅立方大廈1705室
- 相同的插頭和插座端子的三點接觸確保始終穩定的接觸。
- 相同的插頭和插座壓接端子可共用壓接涂抹器。
- 可靠的設計,有效配對長度為 1.5 毫米。
- 內置電纜密封件和密封環。
- 具有“咔嗒”聲和堅固的鎖定功能。
- 外殼有四種顏色可供選擇:白色(自然色)、紅色、藍色和黑色。 *對于分支/繼電器類型,只有兩種顏色(白色和黑色)
- 電纜密封件有黑色、淺藍色和粉色三種顏色可供選擇,具體取決于電纜涂層的外徑。
- 配有虛擬銷釘,用于插入電纜插入孔。
- 符合電氣用品安全法(絕緣材料的空間距離/沿面距離)
- 觸點數量:2、3 和 4
材質?表面處理 | |
---|---|
絕緣體材料 | 玻璃填充 PBT (UL94V-0) |
壓接端子材料 | 銅合金 |
壓接端子精加工 | 鍍鎳,(接觸部分/壓接部分)鍍錫處理 |
電纜密封件/密封圈材料 | 硅橡膠 |
性能 | |
---|---|
額定電流 |
(AWG#16) 最大 10 A每個端子 (AWG#18/20) 最大 7 A每個端子 |
防護等級 | IP67級 |
接觸電阻 | [FWP] ≤ 10mΩ [FWB] ≤ 20mΩ |
抗電壓 | 1,700 伏交流電 1 分鐘 |
絕緣電阻 | 最小 1,000 MΩ 500V 直流時 |
使用溫度范圍 | -55℃~+105℃ |
兼容電纜 |
AWG#16/18/20/22(0.3 至 1.25 平方) (電纜外皮外徑:φ1.5~φ3.1mm) |
