特性

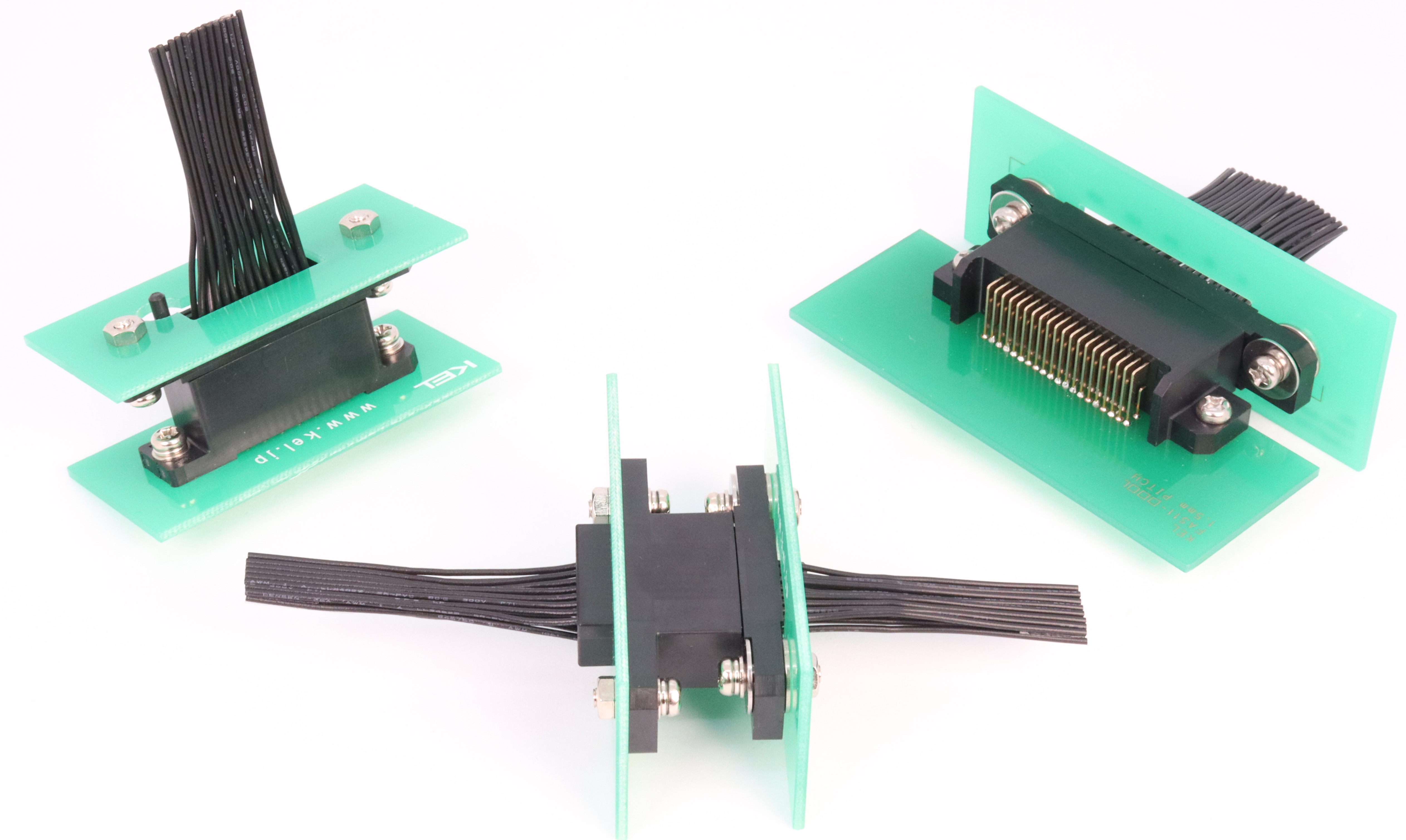

-電纜側連接器(FAS01)、底板側連接器有直型、直角型(FAS11)和電纜中繼用連接器(FAS12)。
?與FA系列相比,實現了30%以上的小型化。
- 導向機構可吸收X、Y方向±3mm的配對誤差。
- 由于電纜側連接器的螺釘部分是可移動的,因此可吸收配合后 X 和 Y 方向上的移動,最大可達 ±1.4 mm。
?有效配對長度為3.4mm的高可靠性設計。
-壓接端子采用雙葉夾緊兩點接觸結構,可防止端子彎曲并提供穩定的接觸力,從而提高可靠性。
?電纜側連接器(FAS01)、底板側連接器(FAS11)、電纜中繼用連接器(FAS12)用途廣泛。
?可提供支持熱插拔(熱插拔)的產品。電纜中繼用連接器(FAS12)實現熱插拔的3個階段。
- 還提供可承受更多插入/拔出(5,000–7,000 次)的類型。
?極數數:4、6、8、10、12、14、16、18、20、22、24、26、28、30、32、34、36、38、40
規格
-
材質?表面處理 |
絕緣體材料 |
玻璃填充 PBT (UL94V-0),黑色 |
接觸材質 |
[FAS01/FAS12] 銅合金 [FAS11] 黃銅 |
觸點電鍍 |
[FAS01/FAS12] 鍍鎳底座,
(接觸部分)鍍金處理
(壓接部) 鍍錫處理
[FAS11]鎳底座
(接觸部分)鍍金處理
(尾部)鍍金處理 |
墊圈/鉚釘材料 |
不銹鋼 |
-
-
性能 |
額定電流 |
[FAS01-□□□/FAS11-□□□ 配合時]
AWG#24:每個端子最大 3.0A。
AWG#26:每個端子最大 2.5A(20 針或更少可能為 3A)
AWG#28:每個端子最大 2.5A(10 針或更少可能為 3A)
[FAS01-□□□/FAS11-□□□L 交配時]
AWG#24:每個端子最大 2.5A(20 針或更少可能為 3A)
AWG#26:每個端子最大 2.0A(10 針或更少可能為 3A)
AWG#28:每個端子最大 2.0A(10 針或更少可能為 3A)
[FAS01-□□□/FAS12-□□□ 配合時]
AWG#24:每個端子最大 2.5A(20 針或更少可能為 3A)
AWG#26:每個端子最大 2.0A(10 針或更少可能為 3A)
AWG#28:每個端子最大 1.5A(8 針或更少可能為 3A) |
接觸電阻 |
最大 30 mΩ |
抗電壓 |
650V交流1分鐘 |
絕緣電阻 |
最小 1,000 MΩ 500V 直流時 |
使用溫度范圍 |
-40°C~+85°C |
插入/拔出耐久性 |
[FAS01/FAS11]
(#597-□) 2,000 次 (#597D-□) 5,000 次
[FAS01/FAS12]
(#597-□) 2,000 次 (#597D-□) 7,000 次 |
兼容電纜 |
AWG#24/26/28 (電纜電纜涂層外徑: φ0.88~1.14mm)
獨立部件電纜 |
